棒条阀

单层棒条阀,双层棒条阀

棒条阀-单、双层棒条阀{LB-I(II)型用途
  棒条阀-单、双层棒条阀{LB-I(II)型根据建材、矿山、冶金等行业对中小型固体、块状物料的输送控制、给料等工艺的需要而研制的一种新型闸门,棒条阀-单、双层棒条阀{LB-I(II)型适用于≤50mm物料控制。

棒条阀-单、双层棒条阀{LB-I(II)型结构特点
   棒条阀-单、双层棒条阀{LB-I(II)型结构简单、易操作,无卡阻,克服了平板闸阀因物料颗粒大所造成启闭力大,甚至关不进去的缺点。由于棒条阀-单、双层棒条阀{LB-I(II)型采用单根棒条操作,因而操作方便、灵活、整体结构为优质型钢焊接,刚性好、不变型、使用寿命长,无需维修,是中小型晶状、块状物料控制的理想设备。

棒条阀-单、双层棒条阀{LB-I(II)型工作原理
  棒条阀-单、双层棒条阀{LB-I(II)型主要由框架、棒条组成,当棒条插入框架上,则一组棒条组成一平行栅板,将块状物料阻挡在闸门一侧,若抽出一条则栅板出现一条较大的空隙,物料就可以从该空隙进入闸门的另一侧,抽出棒条的多少应由工艺流程的需要来决定。

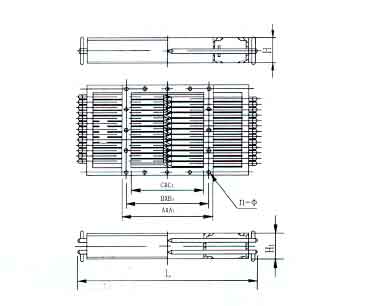

棒条阀-单、双层棒条阀{LB-I(II)型主要外形及连接尺寸:

规格 A×A1 B×B1 C×C1 L H H1 n-Φ 重量kg
300×300 390×390 350×350 300×300 800 120 140 8-Φ14 173
400×400 490×490 450×450 400×400 1000 120 140 12-Φ14 256
500×500 610×610 560×560 500×500 1200 140 160 16-Φ18 385
600×600 710×710 660×660 600×600 1400 140 160 16-Φ18 550
700×700 820×820 770×770 700×700 1600 160 180 20-Φ18 790
800×800 920×920 870×870 800×800 1800 160 180 20-Φ18 892
900×900 1030×1030 972×972 900×900 2000 160 180 24-Φ123 1077
1000×1000 1130×1130 1068×1068 1000×1000 2200 160 180 24-Φ123 1338
1100×1100 1240×1240 1183×1183 1100×1100 2500 180 200 28-Φ123 1671
1200×1200 1340×1340 1280×1280 1200×1200 2700 180 200 32-Φ123 2089
